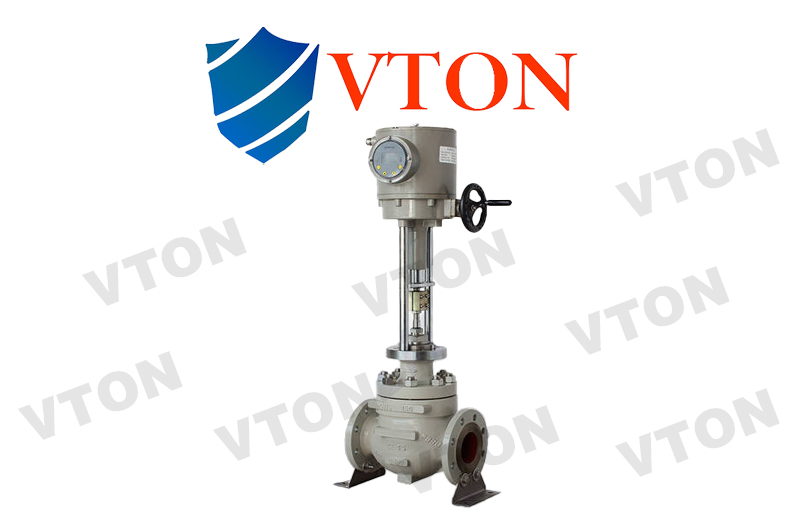

一、進口電動壓力調節閥概述 品牌：美國威盾VTON 進口電動壓力調節閥，Electric pressure control valve，是采用高精度直行程電動執行器與低流阻單座(套筒)調節閥閥體經機械裝配而成，配壓力變送器，對介質的壓力進行自動化調節的閥門。電動壓力控制閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，通過改變閥芯的開度大小來實現對壓力等參數的連續調節。電動壓力調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。 二、進口電動壓力調節閥主要技術參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0 | 額定行程 | 16 | 25 | 40 | 60 | 100 | 執行器型號 | VHA/B-22 | VHA/B-23 | VHA/B-34 | VHA/B-45 | VHA/B-56 | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | 壓蓋形式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | 閥芯形式 | 單座式、套筒式 | 流量特性 | 等百分比 | 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器 | 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | 環境溫度：-25～+70℃、環境濕度：≤95% |
三、進口電動壓力調節閥主要零件材料 1 | 閥體 | WCB | 304 | 316 | 316L | 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 3 | 閥座/套筒 | 304 | 304 | 316 | 316L | 4 | 閥芯 | 304 | 304 | 316 | 316L | 5 | 導向套/并帽 | 304 | 304 | 316 | 316L | 6 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 7 | 閥蓋 | WCB | 304 | 316 | 316L | 8 | 閥桿 | 304 | 304 | 316 | 316L | 9 | 金屬墊 | 304 | 304 | 316 | 316L | 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 11 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 12 | 填料壓蓋 | WCB | 304 | 316 | 316L |
四、進口電動壓力調節閥主要性能指標 項目 | 指標值 | 基本誤差% | 配V3810L±2.5； 配PSL±1.0 | 回差% | 配381L ±2.0； 配PSL±1.0 | 死區% | 1.0 | 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 | 始點±2.5 | 終點±2.5 | 電關 | 始點 | ±2.5 | 終點 | ±2.5 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
|
