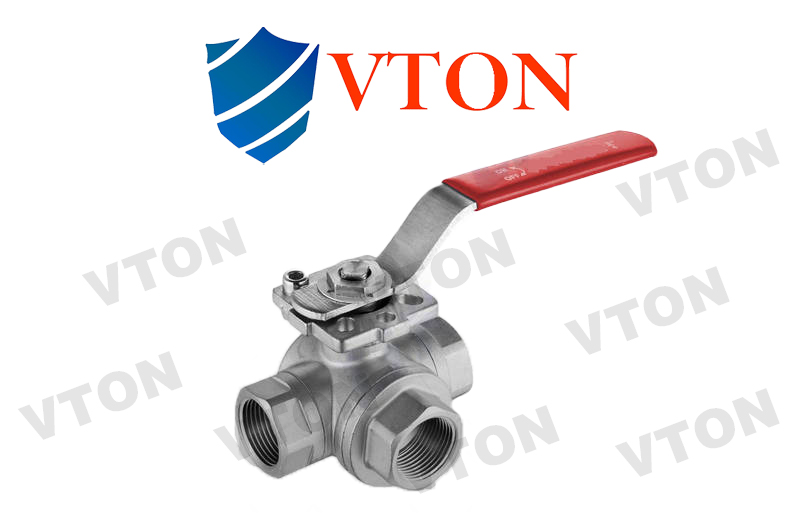

一、進口內螺紋三通球閥概述 進口內螺紋三通球閥，Internal thread three-way ball valve，絲扣三通球閥，絲扣不銹鋼三通球閥，內螺紋T型三通球閥，內螺紋L型三通球閥，是指采用內螺紋連接，不銹鋼材質，口徑DN3-50的，有三個通孔的球閥 內螺紋三通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換。適宜做開關、切斷閥使用，它的發展已將三通三片式球閥設計成使它具有節流和控制流量之用。密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。三通三片式球閥是我們生活中一個比較重要的產品。 二、進口內螺紋三通球閥 進口內螺紋三通球閥是一種能對介質流向進行切換以及對介質進行分流或混合的閥門，三通球閥分為L型和T型，L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四座結構。 三、進口內螺紋三通球閥產品特點： 1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。 2、密封性能好，利用四面閥座材料聚四氟乙烯彈性變形無泄漏密封。 3、一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。 四、進口內螺紋三通球閥主要零件材料 序號NO | 零件名稱 | 材質 | 1 | 閥體 | 不銹鋼CF8M/CF8 | 2 | 閥蓋 | 不銹鋼CF8M/CF8 | 3 | 球 | 不銹鋼CF8M/CF8 | 4 | 球墊 | 聚四氟乙烯PTFE | 5 | 閥桿 | 不銹鋼CF8M/CF8 | 6 | 填料 | 聚四氟乙烯PTFE | 7 | 中口 | 聚四氟乙烯PTFE | 8 | 大薄片 | 聚四氟乙烯PTFE | 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 | 10 | 手柄 | 不銹鋼CF8M/CF8 | 11 | 流向指示牌 | ALUMINUM | 12 | 華司 | 不銹鋼CF8 | 13 | 螺帽 | 不銹鋼CF8 | 14 | 鎖定裝置 | 不銹鋼CF8 | 15 | 皮套 | 塑料 | 16 | 盲蓋 | 不銹鋼CF8M/CF8 |

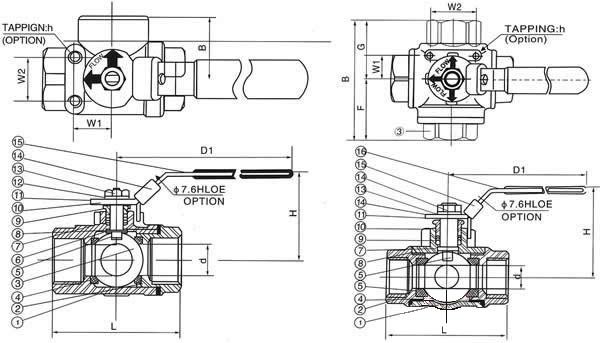

五、進口內螺紋三通球閥尺寸圖
L型三通三片式球閥主要尺寸 | 單位：mm |
SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) | 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 | 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 | 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 | 11/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 | 11/2" | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 | 2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) | 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 | 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 | 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 | 11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 | 11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 | 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
|
