一、進口消聲止回閥概述 品牌：美國威盾VTON 進口消聲止回閥，Silencing check valve，閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。消聲止回閥具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優(yōu)點。適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。 二、進口消聲止回閥產品技術參數 公稱壓力：1.0～1.6MPa 公稱通徑：40～2000mm 適用介質：水及弱腐蝕性流體 適用溫度：0～80℃ 閥體材質：鑄鐵，球鐵，鑄鋼，不銹鋼 密封：丁腈橡膠 連接方式：法蘭 三、進口消聲止回閥產品特征 1、消聲止回閥閥體內腔采用流線型設計，流量按100%設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
2、消聲止回閥閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
3、瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生。
4、消聲止回閥閥使用彈簧加速閥瓣關閉速度、降低水錘產生。
5、消聲止回閥閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲
6、消聲止回閥可以垂直、水平、傾斜以及任何角度安裝。 7、消聲止回閥結構緊湊、零件少、體積少、重量輕、外型美觀。

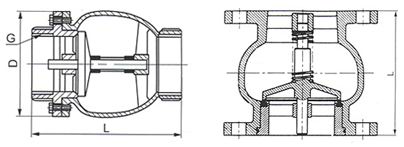

7、消聲止回閥內外表面均噴涂環(huán)保涂層，確保產品的防腐蝕及安全性。 四、進口消聲止回閥結構尺寸圖
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 (mm) | L | D | K | b | z-d | 1.0 | 40 | 112 | 145 | 110 | 18 | 4-18 | 50 | 120 | 160 | 125 | 20 | 4-18 | 65 | 130 | 180 | 145 | 20 | 4-18 | 80 | 150 | 195 | 160 | 22 | 8-18 | 100 | 165 | 215 | 180 | 24 | 8-18 | 125 | 190 | 245 | 210 | 26 | 8-18 | 150 | 210 | 280 | 240 | 26 | 8-22 | 200 | 255 | 335 | 295 | 28 | 8-22 | 250 | 310 | 390 | 350 | 28 | 12-22 | 300 | 320 | 440 | 400 | 28 | 12-22 | 350 | 380 | 500 | 460 | 30 | 16-22 | 400 | 405 | 565 | 515 | 32 | 16-26 | 450 | 430 | 615 | 565 | 32 | 20-26 | 500 | 450 | 670 | 620 | 34 | 20-26 | 600 | 510 | 780 | 725 | 36 | 20-30 | 1.6 | 40 | 112 | 145 | 110 | 18 | 4-18 | 50 | 120 | 160 | 125 | 20 | 4-18 | 65 | 130 | 180 | 145 | 20 | 4-18 | 80 | 150 | 195 | 160 | 22 | 8-18 | 100 | 165 | 215 | 180 | 24 | 8-18 | 125 | 190 | 245 | 210 | 26 | 8-18 | 150 | 210 | 280 | 240 | 26 | 8-22 | 200 | 255 | 335 | 295 | 30 | 12-22 | 250 | 310 | 405 | 355 | 32 | 12-26 | 300 | 320 | 460 | 410 | 32 | 12-26 | 350 | 380 | 520 | 470 | 36 | 16-26 | 400 | 405 | 580 | 525 | 38 | 16-30 | 450 | 430 | 640 | 585 | 40 | 20-30 | 500 | 450 | 715 | 650 | 42 | 20-33 | 600 | 510 | 840 | 770 | 48 | 20-36 |
|
