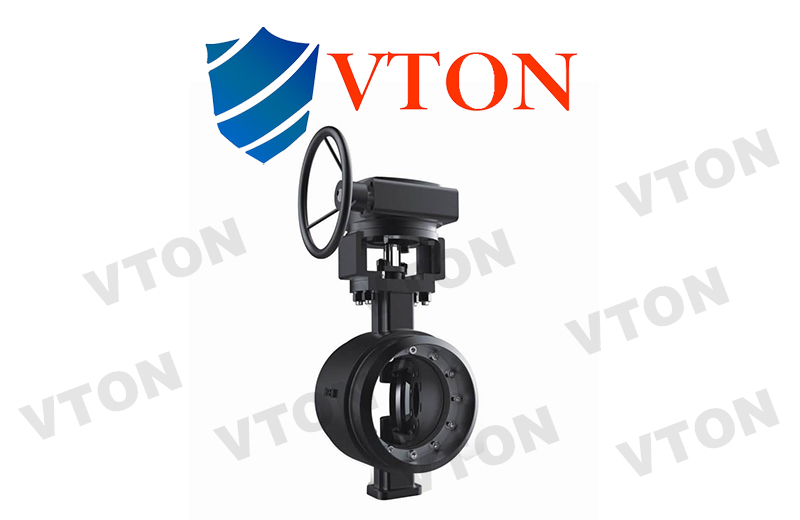

一、進口雙向焊接蝶閥概述 品牌：美國威盾VTON 進口雙向焊接蝶閥，Double welded butterfly valve，是指采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，采用對焊的連接方式，廣泛用于供暖、供熱，治金、電力、石油化工等工業管道上，作調節流量和載斷流體使用，作調節流量和載斷流體使用的蝶閥。 美國威盾VTON雙向焊接蝶閥分為鑄鋼雙向焊接蝶閥，不銹鋼雙向焊接蝶閥，鉻鉬鋼焊接蝶閥，焊接蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，雙向焊接蝶閥有雙向密封功能。 二、進口雙向焊接蝶閥參數 公稱通經DN（mm) | DN（100～1200）mm、in4～48 | 公稱壓力PN（MPa) | 強度試驗(1.5×PN)密封試驗(1.1×PN) | 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | 適用介質 | 水、蒸汽、熱水、油品 | 驅動方式 | 蝸輪傳動、電動、氣動、液動 | 壓力等級 | ANSI 150Lb/300LB磅級/PN10/16/25/40 | 焊接標準 | GB12224、ANSI B16、25、DIN2559 |
三、進口雙向焊接蝶閥特征 雙向焊接蝶閥主要特征是結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。 1. 進口雙向焊接蝶閥采用三偏心結構，蝶板與閥座瞬間接觸或脫離，真正實現零磨損、零泄漏； 2. 進口雙向焊接蝶閥由于密封圈被完全鑲嵌于蝶板內，維護時不用將整個閥門拆下，更換方便，大大降低了維護成本； 3. 進口雙向焊接蝶閥密封圈采用軟硬層疊式不銹鋼片和柔性石墨板（石墨橡膠板、石棉橡膠板等）的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均有優良的密封性能。 4. 進口雙向焊接蝶閥閥座密封錐面采用堆焊EDCr-B-15等硬質合金，使得密封面耐磨損，使用壽命長，可連續啟閉10000次以上而無損傷。 5. 進口雙向焊接蝶閥通過選用國際一等材料使得閥門具有耐高溫特征，耐腐蝕的性能。 6. 進口雙向焊接蝶閥由于全部采用耐火材料，具有可靠的耐火性； 7. 進口雙向焊接蝶閥三偏心結構使閥具有自鎖功能，蝶板關到密封位置時立即實現自鎖，不會發生蝶板關過位的故障； 8. 進口雙向焊接蝶閥操作輕松自如，輸出端轉矩低，蝶板流線形設計，壓力損失系數低，進口雙向焊接蝶閥是節能產品； 9. 進口雙向焊接蝶閥密封閥座可調節，有利于裝配與維修； 10. 進口雙向焊接蝶閥與管道的連接方式采用焊接連接，安裝使用方便，即可手動，也可電動、氣動，實現智能控制。 11. 進口雙向焊接蝶閥即可關閉截斷介質，也可以任意調節介質流量。 |
