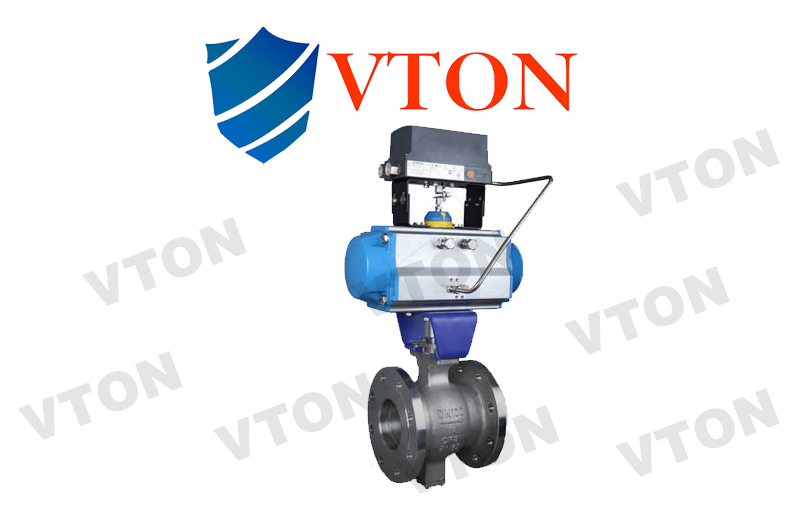

一、進口氣動V型調節球閥概述 進口氣動V型調節球閥，Pneumatic V type ball control valve，也叫氣動調節V型球閥，美國威盾VTON品牌，是由威盾氣動執行器和V型閥芯結構的球閥組成，配備電磁閥，限位開關，定位器，通過接受4-20ma或者0-10V的信號，對氣體、液體、固態顆粒狀介質的壓力，流量，溫度進行控制的調節閥。V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，，具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于紡織，石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。 二、進口氣動V型調節球閥主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 （5）V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。
三、進口氣動V型調節球閥技術參數
公稱通徑DN(mm) | 25～400 | 公稱壓力PN(MPa) | 1.6～6.4 | 公稱壓力Ps(MPa) | 強度試驗 | 2.4～9.6 | 密封試驗 | 1.76～7.0 | 材料\代號 | C | P | R | 主要
零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti | 球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | 填料 | 聚四氟乙烯、柔性石墨 | 適用
工況 | 適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 | 適用溫度 | -28～425℃ | -28～500℃ | 執行器 | 型 號 | GT系列、AW系列,SW系列、BAW系列, BRAY系列 | 氣源壓力 | 0.4～0.7MPa | 連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 |
基本誤差 | 回差 | 死區 | 輸入信號 | 氣源
接口 | 電信號 | 氣信號 | 全行程的
≤±2% | 全行程的
≤±2% | 全行程的
≤0.8% | 4～20mADC | 20～100Kpa | G1/8" G1/4" |
四、進口氣動V型調節球閥性能 公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 | 公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | 流量特性 | 近似等百分比（參見典型曲線圖）、直線特性 | 閥板轉角（度） | 0°～至90°（可調） | 允許泄漏量等級 | 軟密封：零泄露
硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | 動作時間（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 | 可調節比 | 250:1 | 300:1 |
五、美國威盾VTON氣動籠式調節閥主要業績 太陽紙業，九龍紙業，中銀絨業，寧波雅戈爾，�？松梨�、寶鋼集團有限公司、上海華亭化工廠有限公司、北京化工廠、江銅集團貴溪冶煉廠、九江有色金屬冶煉有限公司。
|
